變頻恒壓供水控制方式的選擇
目前國內變頻恒壓供水設備電控柜的控制方式有:
1.邏輯電子電路控制方式
這類控制電路難以實現水泵機組全部軟啟動、全流量變頻調節,往往采用一臺泵固定于變頻狀態,其余泵均為工頻狀態的方式。因此,控制精度較低、水泵切換時水壓波動大、調試較麻煩、工頻泵起動時有沖擊、抗干擾能力較弱,但其成本較低。
2.單片微機電路控制方式
這類控制電路優于邏輯電路,但在應付不同管網、不同供水情況時,調試較麻煩;追加功能時往往要對電路進行修改,不靈活也不方便。電路的可靠性和抗干擾能力都不太好。
3.帶PID回路調節器或可編程序控制器(PLC)的控制方式
該方式變頻器的作用是為電機提供可變頻率的電源。實現電機的無級調速,從而使管網水壓連續變化。傳感器的任務是檢測管網水壓,壓力設定單元為系統提供滿足用戶需要的水壓期望值。壓力設定信號和壓力反饋信號在輸入可編程控后,經可編程控制器內部PID控制程序的計算,輸出給變頻器一個轉速控制信號。還有一種辦法是將壓力設定信號和壓力反饋信號送入PID回路調節器,由PID回路調節器在調節器內部進行運算后,輸入給變頻器一個轉速調節信號。
由于變頻器的轉速控制信號是由可編程控制器或PID回路調節器給出的,所以對可編程控制器來講。既要有模擬量輸入接口,又要有模擬量輸出接口。由于帶模擬量輸入,輸出接口的可編程控制器價格很高,這無形中就增加了供水設備的成本。若采用帶有模擬量輸入,數字量輸出的可編程控制器,則要在可編程控制器的數字量輸出口端另接一塊PWM調制板,將可編程控制器輸出的數字量信號轉變?yōu)槟M量。這樣,可編程控制器的成本沒有降低,還增加了連線和附加設備,降
低了整套設備的可靠性。如果采用一個開關量輸入,輸出的可編程控制器和一個PID回路調節器,其成本也和帶模擬量輸入,輸出的可編程控制器差不多。所以,在變頻調速恒壓給水控制設備中,PID控制信號的產生和輸出就成為降低給水設備成本的一個關鍵環節。

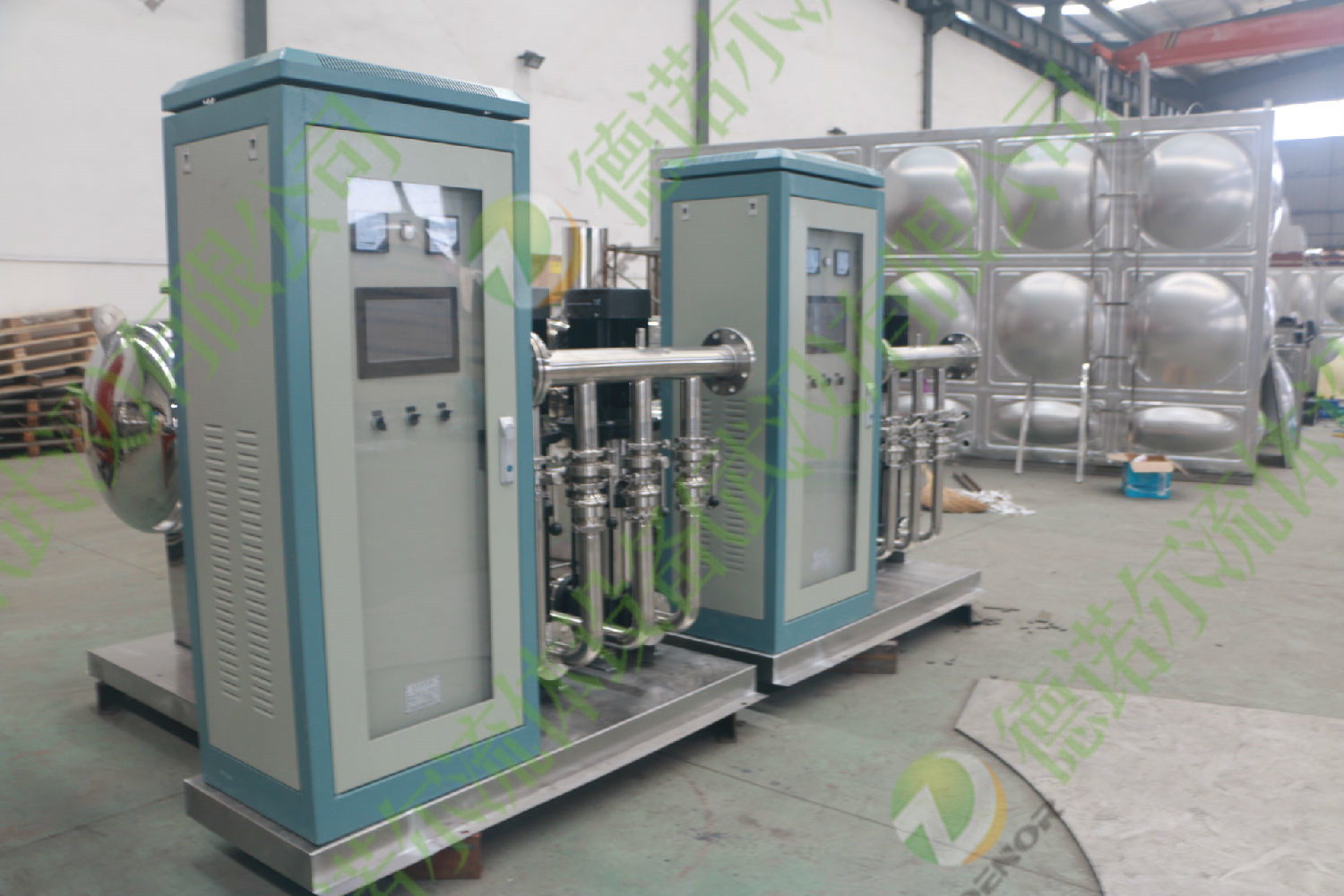

4.新型變頻調速供水設備
針對傳統的變頻調速供水設備的不足之處,國內外不少生產廠家近年來紛紛推出了一系列新型產品,如華為的TD2100;施耐德公司的Altivar58泵切換卡;SANKEN的SAMCO—?I系列;ABB公司的ACS600、ACS400系列產品;富士公司的GIIS/PIIS系列產品;等等。這些產品將PID調節器以及簡易可編程控制器的功能都綜合進變頻器內,形成了帶有各種應用的新型變頻器。由于PID運算在變頻器內部,這就省去了對可編程控制器存貯容量的要求和對PID算法的編程,而且PID參數的在線調試非常容易,這不僅降低了生產成本,而且大大提高了生產效率。由于變頻器內部自帶的PID調節器采用了優化算法,所以使水壓的調節十分平滑,穩定。同時,為了保證水壓反饋信號值的準確、不失值,可對該信號設置濾波時間常數,同時還可對反饋信號進行換算,使系統的調試非常簡單、方便。
